Подробная информация о продукте:
|
| Линейность: | Линейное до 2000 ppm | Повторяемость: | < ±2 CO эквивалента |
|---|---|---|---|
| Рекомендуемый резистор нагрузки: | 10 Омм | Разрешение (зависит от электронного): | < 0,5 ppm типично |
| Температурный диапазон: | -30°C до +50°C | Диапазон давления: | от 800 до 1200 mbar |
| Работая ряд влажности: | 15% до 90% RH | ||
| Выделить: | датчик углекислого газа длительной службы,датчик газа из монооксида углерода небольшого объема |
||
Описание продукта:

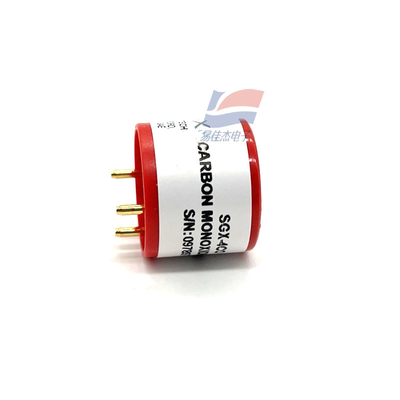

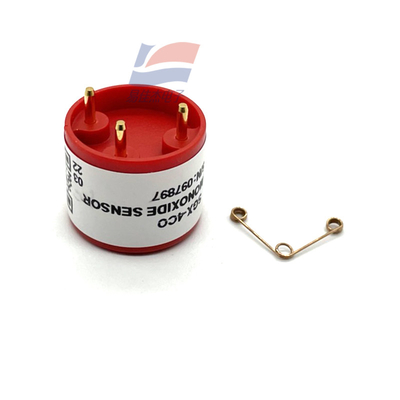

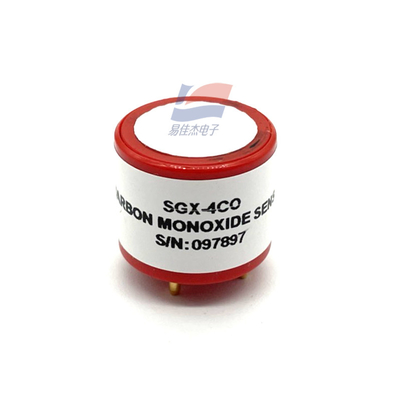

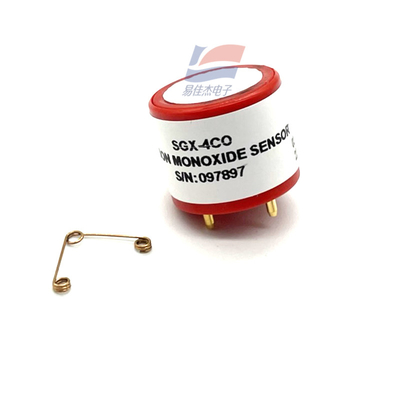

SGX-4CO небольшой объем длительный срок службы датчик углекислого газа используется для потребительских детекторов дыма
Особенности:
SGX специализируется на разработке и производстве датчиков качества воздуха, SGX-4CO - это датчик углекислого газа небольшого размера и длительного действия, подходящий для потребительских детекторов дымовых газов.
Электрохимический датчик газа должен обеспечить стабильное смещение между датчиком электрода и референтным электродом.Так что предвзятость, как правило, стабилизируется путем управления счетчик электрода с оп ампер. датчик является выходом тока, хотя размер тока пропорционален концентрации газа, но значение очень мало,так взаимное усилитель сопротивления необходим для обеспечения усиления тока и преобразования напряжения в MCU и других процессорных блоковКруг усилителя часто также должен достичь нулевого настройки и увеличения времени,и выходное напряжение, представляющее собой концентрацию газа также должны собирать информацию о температуре и давлении для компенсации.
SGX-4CO имеет напряжение преимущества Vref 0, а оп-усилитель U1.2 управляет электродом Counter, чтобы поддерживать преимущество постоянным на уровне 0.10-омское сопротивление R2 и эквивалентная емкость внутри датчика образуют колебательную схему RC для улучшения времени отклика датчика. R3 усиление управления сопротивлением, чувствительность тока SGX-4CO составляет 30nA/ppm, поэтому чувствительность выхода цепи составляет 25K*30nA/ppm=0.75mV/ppm,Обратите внимание на то, что чувствительность выхода, умноженная на максимальный диапазон измерений 500ppm, не может превышать 1.3В, в противном случае выход не может охватывать весь диапазон измерений.
Sспецификации:
| Диапазон | 0 2000 ppm |
| Выходной сигнал | 70 ± 20nA / ppm |
| Типичный исходный диапазон | эквивалент CO ± 2 ppm |
| Мощность фильтра | > 20 000 ppm Часы |
| T90 Время отклика | < 30 секунд |
| Максимальная перегрузка | 5000 ppm |
