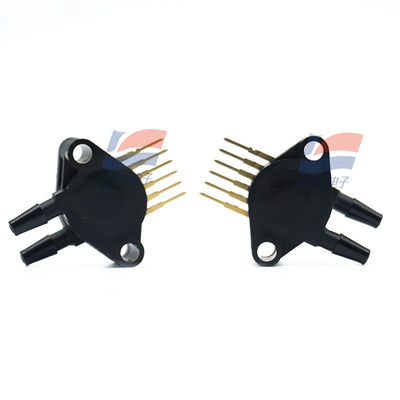

YJJ MPX10DP 10KPA Двухпортовый некомпенсированный датчик дифференциального давления

Описание продукта:

YJJ MPX10DP Двухпортовый некомпенсированный датчик дифференциального давления

Особенности:

Двухпортовый, некомпенсируемый датчик дифференциального давления, диапазон 0 ∼ 10 кПа, аналоговый выход напряжения, совместимый с питанием 3,0 ∼ 6,0 В, подходящий для микродавления,сценарии обнаружения дифференциального давления и уровня/течения жидкости.

Ключевые параметры (быстрый обзор)

Параметровый элемент Типичный / предельное значение Объяснение

Тип давления Дифференциальное давление Двойные порты, измерение разницы давления между двумя концами

Диапазон измерения микродавления 0 ≈ 10 кПа (0 ≈ 1,45 пс)

Силовое питание 3,0 6,0 ВДС Рациометрическая выходная мощность

Выход в полном объеме (VFSS) Типичный 35 мВ (20 ‰ 50 мВ) Линейно пропорциональный давлению

Чувствительность 3,5 мВ/кПа Удобная конверсия

Линейность ±1,0 % VFSS Основа общей точности

Время ответа 1,0 мс (10% ≈ 90%) Быстрая динамическая реакция

Рабочая температура -40 до +125 °C Широкий диапазон температур, подходящий для промышленного / медицинского использования

Защита от перенапряжения 75 кПа; 100 кПа Противодействие неправильному использованию

Выходной импеданс 750 ∼ 1250 Ω Легко сопоставимый с ADC / операционным усилителем

Пакет с четырехконечным отверстием (Case 344C) Двойные радиальные порты, один и тот же боковой выход

Принцип и характеристики

Датчик напряжения на сдвиге кремния типа MEMS, деформация диафрагмы изменяет сопротивление моста, выходное напряжение пропорционально разнице давления.

Нет внутренней компенсации температуры / калибровки, требуется внешняя компенсация цепи, удобная для настройки точности и температурного дрейфа.

Рациометрический выход: выход масштабируется пропорционально при изменении питания, подходит для систем 3.3 V/5 V. Основное назначение

Медицинское: давление вентилятора воздушных путей, отрицательное давление отвод, мониторинг обнаружения разницы давления.

Промышленное: вентиляция и кондиционирование воздуха, разница объема / давления воздуха, обнаружение утечек, управление процессом, пневматическая система.

Робототехника / Автоматизация: давление в цилиндре воздуха, показание уровня жидкости, измерение потока.

Потребитель / Окружающая среда: уровень воды в стиральной машине, система контроля окружающей среды, место утечки.

Советы по выбору и использованию

Без компенсации требуется внешняя компенсация температуры и кондиционирование сигнала. 16-битный ADC может улучшить разрешение.

Двойные порты должны быть правильно соединены для давления.

Выберите 3,3 V или 5 V в зависимости от источника питания системы. Калибровка нулевой точки / полной шкалы в соответствии с требованиями диапазона и точности.

Спецификации:
