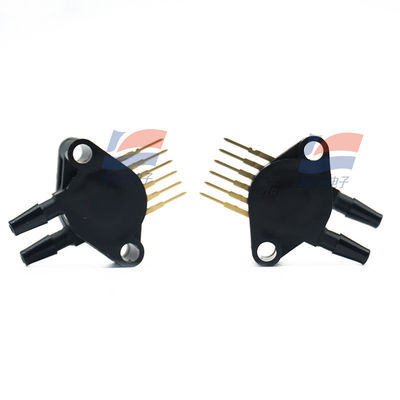

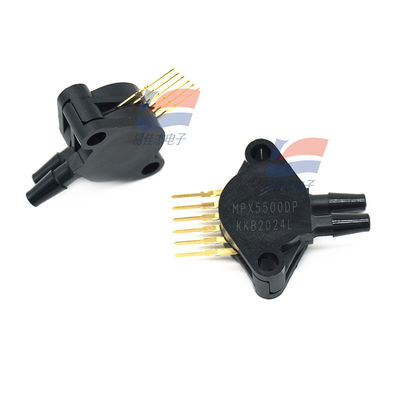

Датчик дифференциального давления YJJ MPX5700DP 0–700 кПа для промышленной автоматизации

Описание продукта:

Датчик дифференциального давления YJJ MPX5700DP для промышленной автоматизации

Особенности:

Двухпортовый, 5В источник питания, встроенный датчик дифференциального давления с компенсацией на чипе, диапазон 0~700 кПа, аналоговое напряжение выхода (0,2~4,7 В), встроенная компенсация температуры и калибровка,подходит для измерения средне-высокого дифференциального давления / габаритного давления / абсолютного давления.

Ключевые параметры (быстрый обзор)

Параметровый элемент Типичный / предельное значение Объяснение

Тип давления Дифференциальное давление / Измерительное давление / Абсолютное давление (многие конфигурации)

в том же ряду) двойные порты, способные измерять разницу давления на обоих концах или давление на одном конце габарита.

Диапазон измерения средне-высокого давления 0 ≈ 700 кПа (0 ≈ 101,5 пс) для промышленных / автомобильных сценариев

Электроснабжение 4,75 ≈ 5,25 ВДС (типично 5 В) Пропорциональная выходная мощность, линейно совпадающая с источником питания

Диапазон выхода 0,20−4,70 В 0 кПа соответствует 0,2 В, 700 кПа соответствует 4,7 В

Чувствительность 6,4 мВ/кПа Удобная линейная конверсия

Точность / линейность ±2,5 % FS Компенсация на чипе, не требуется дополнительная обработка температурного дрейфа

Время ответа 1 мс (10%~90%) Быстрая динамическая реакция

Рабочая температура -40 до +125 °C Широкий диапазон температур, подходящий для промышленного / автомобильного / наружного применения

Превышение давления / взрыв 2800 кПа (406 пс) / 3500 кПа Устойчивость к неправильному использованию и механическим ударам

Пакет 6-прицепный SIP (монтаж через отверстие) Двойные перевернутые порты крюков, легкие для подключения под давлением

Рабочий ток ≤ 10 mA Умеренное потребление энергии

Принцип и характеристики

Используя резистивный MEMS кремниевый сдвиговый стресомер, деформация диафрагмы изменяет сопротивление моста, и выход линейно соответствует давлению.Полупроводники.

Кондиционирование сигнала на чипе, компенсация температуры и калибровка, высокая интеграция, прямой выход полезного аналогового сигнала, снижение затрат на разработку системы.

Поддерживает три режима измерения дифференциального давления, габаритного давления и абсолютного давления (разные модели в одной серии), подходящие для различных требований приложения.Основное назначение

Промышленная автоматизация: мониторинг давления гидравлической/воздушной системы, дифференциальное обнаружение давления трубопровода, диагностика утечек, управление давлением воздуха HVAC, блокировка безопасности процессов.

Автомобильная электроника: давление двигателя, тормозная система, мониторинг давления в шинах, давление масла в трансмиссии, обнаружение давления после очистки выхлопных газов.

Медицинское оборудование: вентилятор давления дыхательных путей, дренаж отрицательного давления, контроль давления вливательного насоса, модуль контроля разницы давления.

Строительные машины и безопасность: гидравлические экскаваторы/краны для контроля давления, системы пожаротушения, давление воды, сигнализация о утечке и измерение уровня жидкости.

Советы по выбору и использованию

Та же серия, что и MPX10DP (010 kPa), с значительным различием диапазона. Пожалуйста, выберите на основе фактического диапазона давления.

Система 5В прямого питания, выход напрямую подключен к MCU ADC, без необходимости сложной кондиционирования сигнала.

Будьте осторожны с направлением при использовании контроля давления с двумя портами.

Точность все еще достигает ± 2,5% FS при широком диапазоне температур, подходящих для промышленных и автомобильных применений.

Спецификации:
