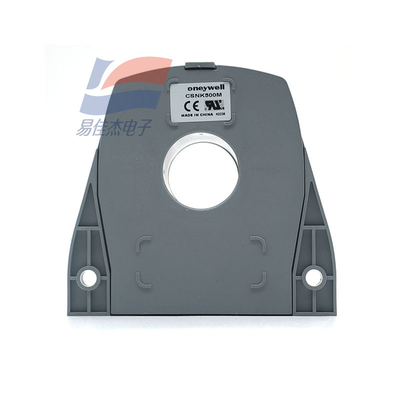

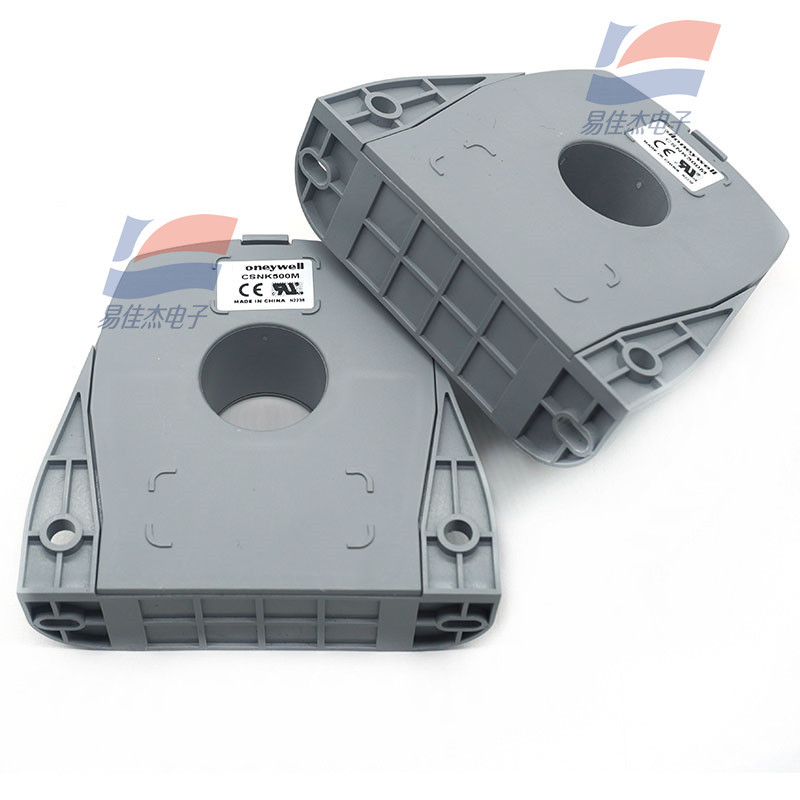

Аппаратура CSNK500M электронная измеряя обнаруживает датчик короткозамкнутого витка ±1200A настоящий

Особенности:

Датчик короткозамкнутого витка CSNK500M настоящий основанный на магнитном принципе компенсации. Электрический край между первичными и вторичными цепями может измерить течение DC, AC и ИМПа ульс.

1. Электрические параметры

Расклассифицированное течение: (расклассифицированное) 500A.t rms

Измеряя ряд: 0~±1200A.t (непрерывно протекающий ток)

: 0~±127 ** .t (течение AC пиковое)

Сопротивление измерения (на 70°C): Rm Rm минимальный максимальный

With±15V, at±500A.t Макс: 0ohm 75ohm

at±1000A.t Макс: 0ohm 10ohm

With±18V, at±500A.t Макс: 0ohm 100ohm

at±127 ** .t Макс: 0ohm 5ohm

Течение аналогового выхода (на 500A): 100mA

Коэффициент поворотов: 1/5000

** * (25°C): лучший чем ±0.50%ln

Подача напряжения: ±15~18VDC (±5%)

Первичный вторичный край: 6KVrms/50KHz/1min

2. Секс-динамические параметры

Нул смещенных течений (25°C): лучший чем ±0.20mA

Смещение температуры разницы настоящее (0~70°C): лучший чем ±0.30mA

Линеарности: лучше чем ±0.10%

Время на ответ: Лучший чем 1μs

Ширина связи: DC~100 КГц

dl/dT следовать: Лучший чем 100A/μs

3. Технические индикаторы

Температурная амплитуда рабочей температуры: -40~85°C

Диапазон температур хранения: -40~90°C

Расход энергии настоящий: 20mA плюс течение выхода

Вторичное внутреннее сопротивление (+70°C): 50Ω

Снабжение жилищем датчика: пластиковое снабжение жилищем с краем

Форма установки: контактный разъем 4
