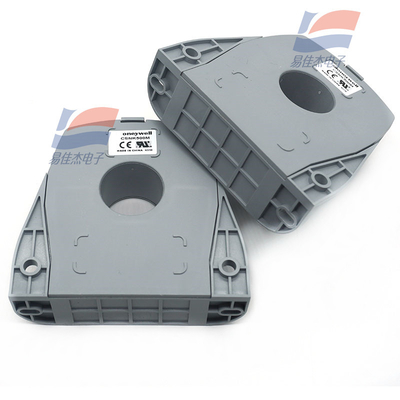

CSNK500M Плата для монтажа датчиков тока с замкнутым контуром Электронное измерение Обнаружение

Датчики тока для монтажа на плату CSNK500M, замкнутый контур, электронное измерение, обнаружение

Особенности:

Датчик тока с замкнутым контуром CSNK500M, основанный на принципе магнитной компенсации. Электрическая изоляция между первичной и вторичной цепями позволяет измерять постоянный, переменный и импульсный ток.

1. Электрические параметры

Номинальный ток: 500A.t rms (номинальный)

Диапазон измерения: 0~±1200A.t (непрерывный ток)

: 0~±127**.t (пиковый переменный ток)

Измерительное сопротивление (при 70°C): Rm min Rm max

При ±15 В, при ±500A.t Max: 0 Ом 75 Ом

При ±1000A.t Max: 0 Ом 10 Ом

При ±18 В, при ±500A.t Max: 0 Ом 100 Ом

При ±127**.t Max: 0 Ом 5 Ом

Аналоговый выходной ток (при 500A): 100 мА

Коэффициент трансформации: 1/5000

** * (25°C): лучше, чем ±0,50%ln

Напряжение питания: ±15~18 В пост. тока (±5%)

Изоляция между первичной и вторичной цепями: 6 кВ rms / 50 кГц / 1 мин

2. Динамические параметры

Ток смещения нуля (25°C): лучше, чем ±0,20 мА

Температурный дрейф тока дисбаланса (0~70°C): лучше, чем ±0,30 мА

Линейность: лучше, чем ±0,10%

Время отклика: лучше, чем 1 мкс

Полоса пропускания: DC~100 кГц

dl/dT следует: лучше, чем 100 А/мкс

3. Технические характеристики

Диапазон рабочих температур: -40~85°C

Диапазон температур хранения: -40~90°C

Ток потребления: 20 мА плюс выходной ток

Внутреннее сопротивление вторичной обмотки (+70°C): 50 Ом

Корпус датчика: пластиковый корпус с изоляцией

Форма установки: 4-контактный разъем

Технические характеристики:
