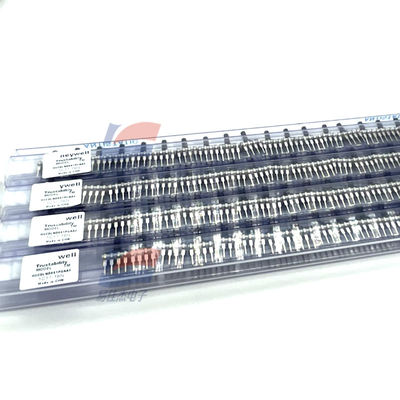

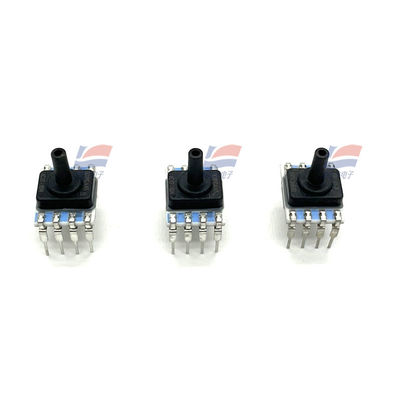

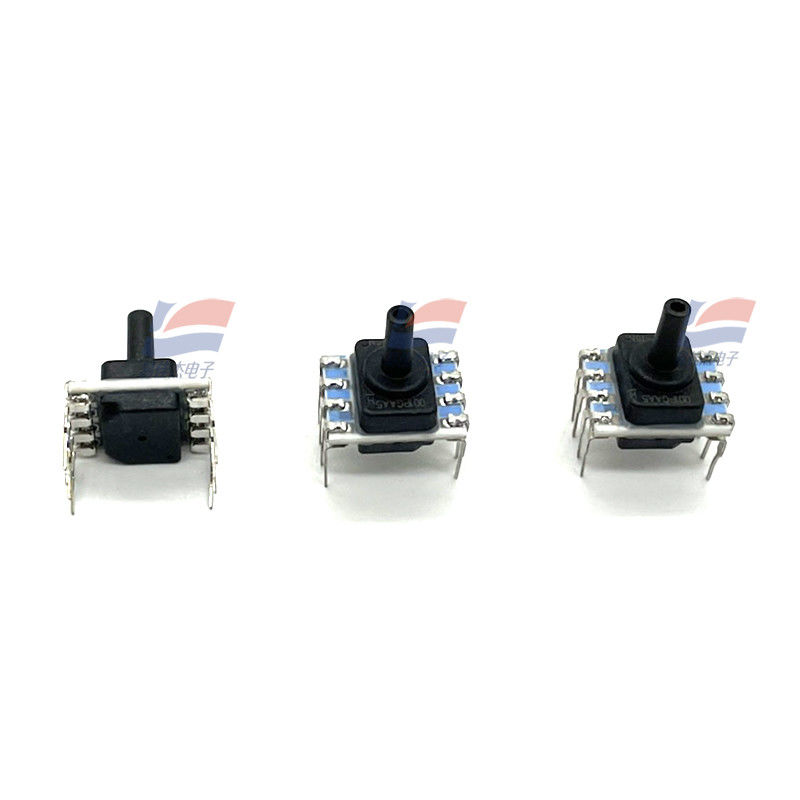

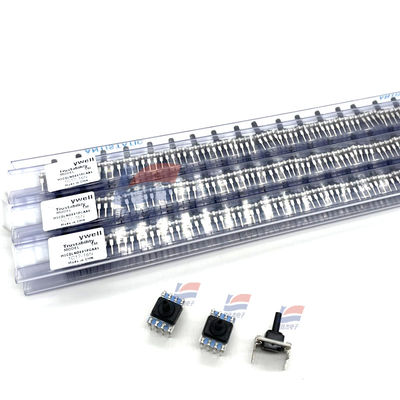

HSCDLND001PGAA5 Датчик давления, подложка из керамики оксида алюминия, 1 psi, выход I2C SPI

Описание продукта:

HSCDLND001PGAA5 Алюмокерамическая подложка Датчик давления 1psi манометрического давления

Особенности:

Бортовой датчик давления с компенсацией серии TruStability™ HSC. TEB (общая полоса погрешностей): ±1% FSS до ±3% FSS. (дифференциальное давление, манометрическое давление), низкое (абсолютное давление, дифференциальное давление, манометрическое давление). Цифровой или аналоговый выход. DIP, SIP, SMT

Диапазон давления

±1,6 мбар до ±10 бар, ±160 Па до ±1 МПа, ±0,5 дюйма вод. ст. до ±150 psi

Серия Silicon Ceramic (HSC) представляет собой пьезорезистивный кремниевый датчик давления, который обеспечивает пропорциональный аналоговый или цифровой выход для предоставления показаний давления в полном диапазоне давления и температур. Серия HSC может выполнять калибровку и температурную компенсацию для нулевого положения датчика, чувствительности, температурного коэффициента и нелинейности с использованием интегральной схемы (ASIC) на печатной плате. Откалиброванные аналоговые и цифровые выходы обновляются со скоростью около 1 кГц и 2 кГц соответственно.

Серия HSC калибруется в диапазоне температур от 0°C до 50°C [от 32°F до 122°F]. Датчик имеет одно напряжение питания 3,3 В постоянного тока или 5,0 В постоянного тока.

Эти датчики могут измерять абсолютное, манометрическое или дифференциальное давление. Датчик абсолютного давления использует вакуумное давление в качестве внутреннего эталонного значения, и его выходное значение пропорционально абсолютному давлению. Датчик манометрического давления принимает атмосферное давление в качестве эталона и обеспечивает выходное значение, пропорциональное разнице в атмосферном давлении. Датчик дифференциального давления может измерять давление между двумя портами давления.

Датчики давления TruStability® предназначены для работы с некоррозионными и неионными газами, такими как воздух и другие сухие газы. Множество опций расширяют производительность этих датчиков до диапазонов давления выше 40 мбар, 4 кПа и 20 дюймов вод. ст.
