Подробная информация о продукте:
|
| Гистерезис давления (5) (kPa 0 до 100): | ±0.1 — %VFSS | Гистерезис температуры (5) (– 40°C к +125°C): | ±0.5 — %VFSS |
|---|---|---|---|
| Влияние температуры на в натуральную величину пяди (5): | TCVFSS – 1,0 — 1.0% VFSS | Влияние температуры на смещении (5): | TCVoff – 1,0 — 1,0 mV |
| Входное комплексное сопротивление: | Zin 1000 — 2500 w | Импеданс выхода: | Zout 1400 — 3000 w |
| Выделить: | MPX2100A датчик давления,Компенсационный датчик давления,14.5Psi датчик давления |
||
Характер продукции:

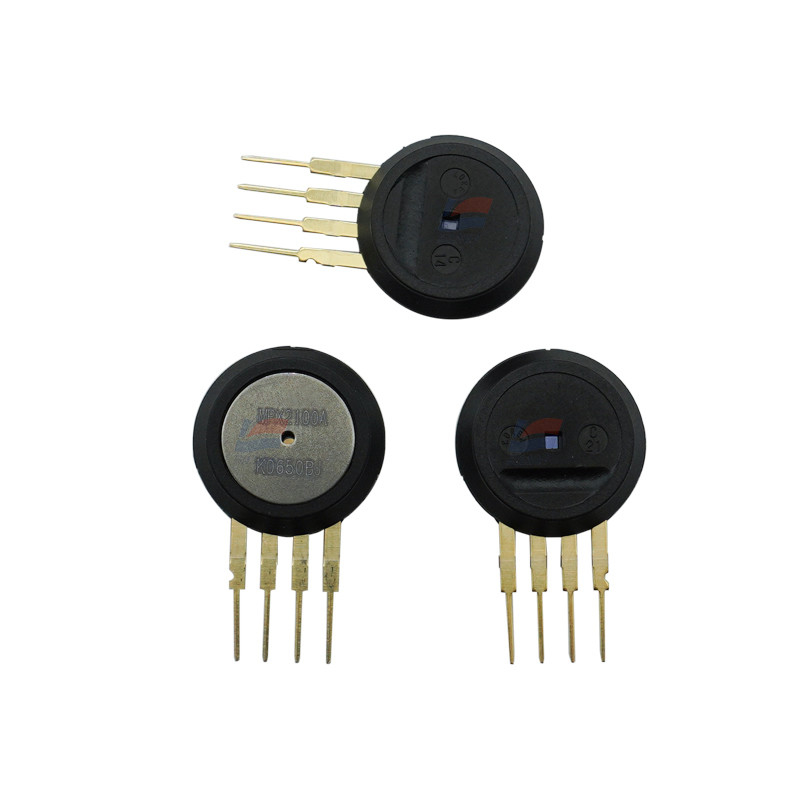

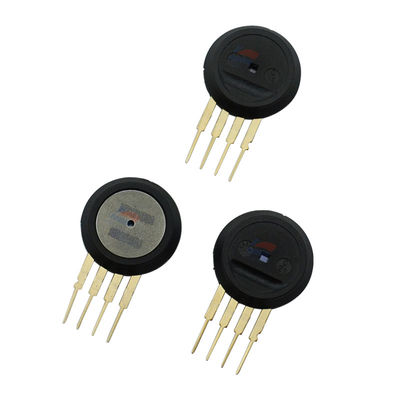

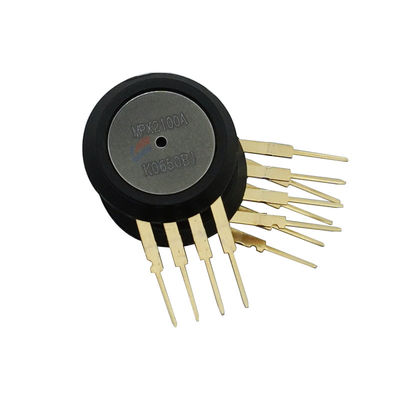

MPX2100A 0-100 Kpa (0-14.5Psi) с возмездным датчиком давления
Особенности:
Прибор серии MPX2100 обеспечивать датчиков давления кремния пьезорезистивный
сильно точный и линейный выход напряжения тока — прямо-пропорциональный к прижимному усилию.
Датчик одиночная, монолитовая диафрагма кремния с тензометрическим датчиком и тонкопленочное
на-обломок сети резистора интегрированный. Обломок лазер уравновешенный для точной пяди и смещения
тарировка и компенсация влияния температуры.
Температура компенсированная над 0°C к +85°C
Датчик сжатие-деформации ножниц кремния уникальный
легкое для использования вариантов пакета несущей обломока
доступное в абсолютном, дифференциале и конфигурациях датчика
Ratiometric к подаче напряжения
линеарности ±0.25% (MPX2100D)
Примеры применения
Регуляторы насоса/мотора
Робототехника
Индикаторы ровные
Диагностики медицинские
Переключение давления
Барометры
Высотометры
На диаграмму 1 проиллюстрировано блок-схему внутренних сетей на отдельно стоящем
обломок датчика давления.
Спецификации:
| Избыточное давление (8) (P1 > P2) | KPa Pmax 200 |
| Разрыванное давление (8) (P1 > P2) | KPa 1000 Pburst |
| Температура хранения | Tstg – °C 40 до +125 |
| Рабочая температура | ЖИВОТИКИ – °C 40 до +125 |
| Ряд давления (1) | ПОП 0 — kPa 100 |
| Подача напряжения (2) | ПРОТИВ — 10 16 Vdc |
| Поставка настоящая | Io — 6,0 — mAdc |
| В натуральную величину пядь (3) MPX2100A, MPX2100D | VFSS 38,5 40 41,5 mV |
