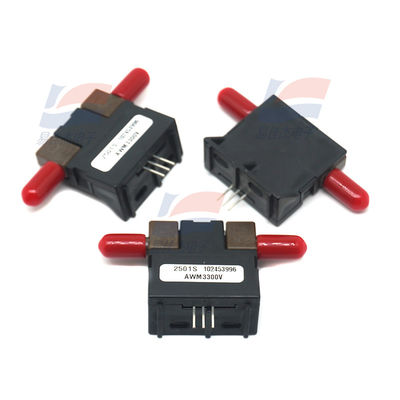

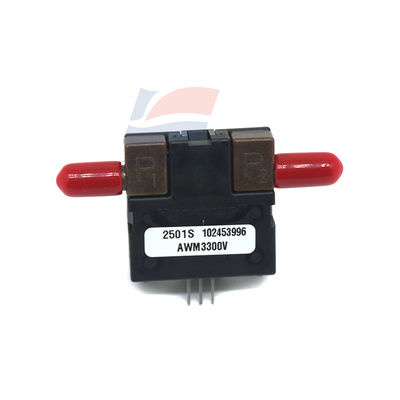

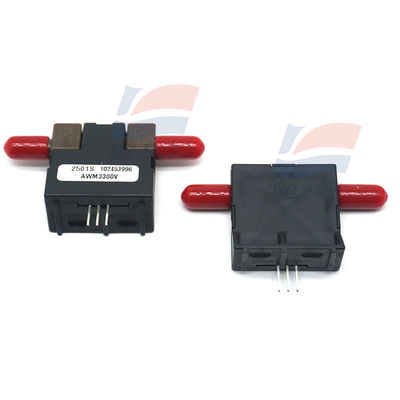

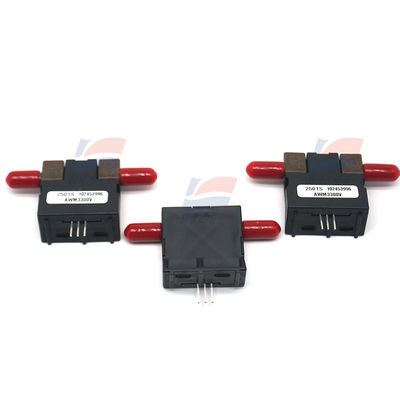

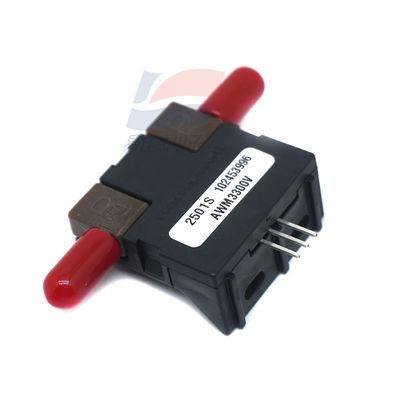

AWM3300V датчик потока микромост промышленный датчик потока воздуха усиленный датчик MAF для медицинского использования

Датчик расхода AWM3300V, промышленный датчик воздушного потока Microbridge, усиленный датчик массового расхода для медицинского применения

ОСОБЕННОСТИ
1 Лазерная подрезка для улучшения
взаимозаменяемости датчика
1 Измерение расхода до 1,0 SLPM
1 Измерение низкого перепада давления
Как и серия AWM2000, двойной
мост Уитстона контролирует измерение воздушного потока. Серия AWM3000 усилена; следовательно, ее можно использовать для увеличения
усиления и введения смещений напряжения
к выходу датчика. Схема на
Рисунке 3 изображает схему усиления
на плате датчика. Также схема управления нагревателем (см. Рисунок 1) и схема питания
измерительного моста (см. Рисунок 2) находятся
на плате корпуса.

Технические характеристики:

Примечания:
1. Время начального прогрева для схемы с обработкой сигнала составляет максимум 1 минуту.
2. Выходное напряжение пропорционально напряжению питания.
3. Температурные сдвиги при измерении перепада давления коррелируют с изменением плотности газа в зависимости от температуры. (См. Примечание к применению 1.)
4. Максимально допустимая скорость изменения расхода для предотвращения повреждения: 5 SLPM/1 сек.
