MQ-4 MQ-4B Датчик обнаружения природного газа для точного обнаружения горючих газов Стандартная испытательная схема Vc 5.0V±0.1V

Описание продукта:

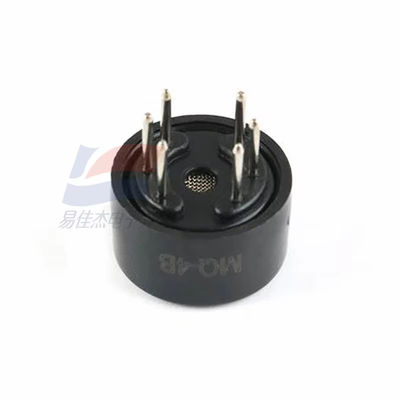

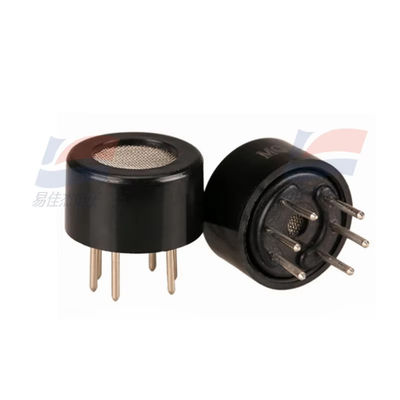

YJJ MQ-4 MQ-4B Датчик обнаружения природного газа Датчик обнаружения горючего газа

Особенности:

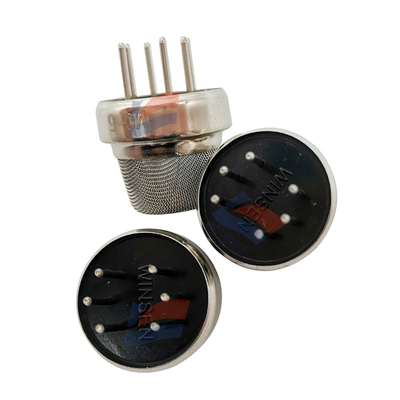

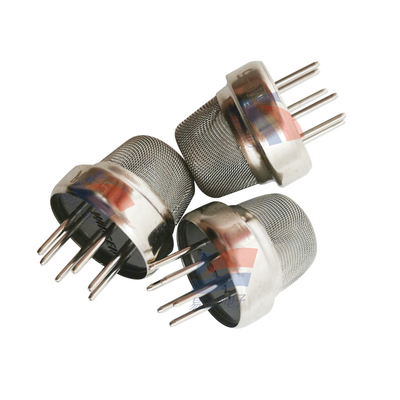

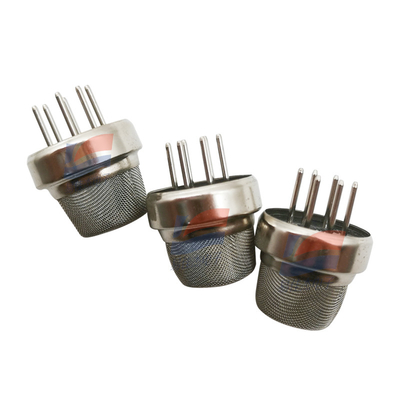

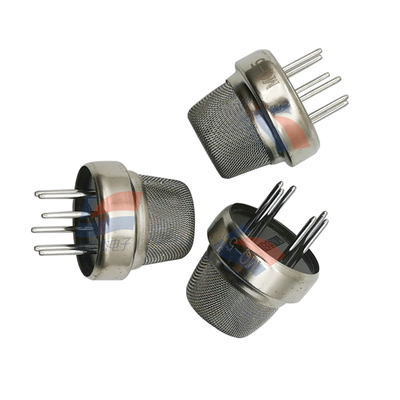

Датчик обнаружения природного газа MQ-4

Газочувствительным материалом, используемым в датчике природного газа MQ-4 (газовом датчике), является диоксид олова (SnO2), который имеет относительно низкую электропроводность в чистом воздухе. Когда в среде, где находится датчик природного газа, присутствуют горючие газы, электропроводность датчика природного газа увеличивается с увеличением концентрации горючих газов в воздухе. Простая схема может быть использована для преобразования изменения электропроводности в выходной сигнал, соответствующий концентрации газа. Датчик природного газа MQ-4 обладает высокой чувствительностью к метану и сильной помехоустойчивостью к алкоголю и некоторым другим мешающим газам.
Основное применение
Сигнализация утечки газа в быту, сигнализация горючего газа в промышленности, портативный газоанализатор
Модель продукта MQ-4
Тип продукта: Полупроводниковый газовый датчик
Стандартная упаковка: бакелит и металлические крышки
Обнаружение газа: метан
Диапазон обнаружения: 300-10 000 PPM (метан)
Стандартное условие схемы: напряжение петли Vc 5,0 В ± 0,1 В постоянного тока
Напряжение нагрева VH: 5,0 В ± 0,1 В переменного или постоянного тока
Сопротивление нагрузки RL регулируется
Характеристики газочувствительного элемента в стандартных условиях испытаний: сопротивление нагрева RH 28 Ом ± 3 Ом (при комнатной температуре)
Потребляемая мощность нагрева PH составляет ≤1 Вт
Чувствительность
S Rs(в воздухе)/Rs(в 5000 PPM метана) ≥5
Выходное напряжение Vs 2,5 В - 4,0 В (в 5000 ppm CH4)
Коэффициент наклона концентрации α ≤0,6 (R5000ppm/R1000ppm CH4)
Стандартные условия испытаний: температура и влажность: 20°C ± 2°C. 55% ± 5% относительной влажности
Стандартная испытательная схема Vc: 5,0 В ± 0,1 В, VH: 5,0 В + / - 0,1 В
Время предварительного нагрева должно быть не менее 48 часов
Содержание кислорода: 21% (не менее 18%). Концентрация кислорода влияет на начальное значение, чувствительность и повторяемость датчика. Пожалуйста, проконсультируйтесь при использовании в условиях низкой концентрации кислорода.
Срок службы: 10 лет

Sпецификации:
