60 мВт энергопотребление Компенсированный датчик воздушного потока AWM720P1 Точная рациометричность и компактный дизайн

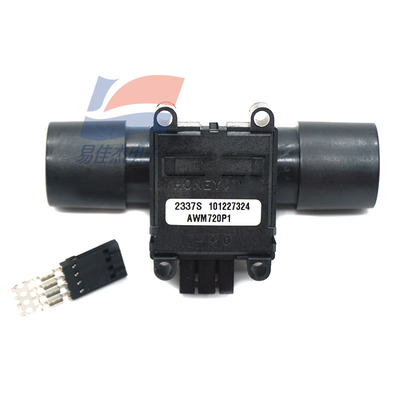

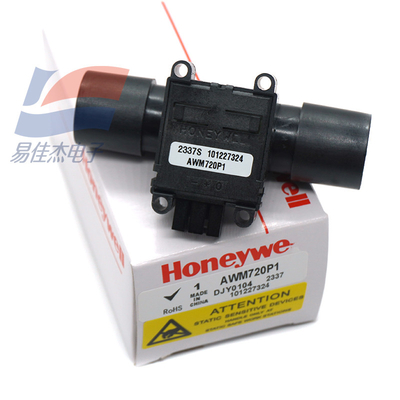

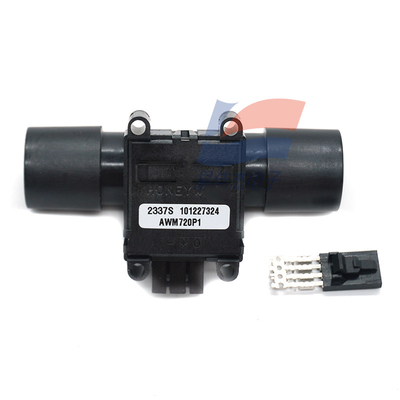

                                                                 Компенсированный датчик воздушного потока AWM720P1

Датчики воздушного потока серии AWM700Описание
Серия AWM700, Компенсированные/усиленные датчики воздушного потока обеспечивают измерение потока в линейном режиме с специально разработанным корпусом обхода потока.Эти датчики измеряют поток до 300 стандартных литров в минуту (SLPM), в то же время вызывая типичное падение давления на 1 inH2O.

AWM700 обладает высокой пропускной способностью в небольшом пакете, а также временем отклика 6 мс. Эти датчики требуют питания 10 Vdc, но потребляют только 60 мВт мощности.

Компактная пластиковая упаковка выдерживает давление до 1720 mbar. 172 kPa. 25 psi без ущерба для производительности.

Серия AWM700 обеспечивает сочетание проверенной временем надежности, высокой точности и точных эксплуатационных характеристик.Схема датчиков AWM700 выполняет усиление и компенсацию температуры.

AWM720P1 и AWM730B5 были разработаны в первую очередь для рынка медицинской вентиляции и отвечают требованиям к высокой производительности многих медицинских и аналитических приборов.

Датчики воздушного потока серии AWM700Ключевые особенности и преимущества
• Проточные трубы для диапазонов до 300 SLPM: обеспечивает низкое падение давления в приложении клиента
• Высокоустойчивый нулевой и полный масштаб: не требует перекалибровки в большинстве приложений
• компактный дизайн упаковки: занимает меньше места в корпусе клиента, потенциально снижая затраты на производство; размер корпуса также может быть уменьшен для более легкого приспособления к ограниченным пространством
• Низкий уровень гистереза и ошибок повторяемости (менее 0,35% от показаний): обеспечивает лучшую точность системы
• Улучшенное время отклика потока 6 мс: фиксирует полный процесс потока
• Низкое энергопотребление: позволяет использовать в портативных устройствах и приложениях, работающих на батареях

Датчики воздушного потока серии AWM700Потенциальное применение
Медицинское
• Концентраторы и консерваторы кислорода
• респираторы и вентиляторы
• Небулайзеры
• Постоянное положительное давление в дыхательных путях (CPAP)
• Машины для анестезии
Промышленное
• Регуляторы массового потока
• Телекоммуникационные системы
• Контроль климата в окружающей среде
• Управление топливными элементами
• Сварное оборудование и лазеры для управления газообразными процессами

Датчики воздушного потока серии AWM700Спецификации

Характеристика	Параметр
	AWM720P1	AWM730B5
Диапазон потока	+200 SLPM	± 300 SLPM
Напряжение возбуждения	10 Vdc ±0,01 Vdc	5 Vdc ±0,01 Vdc
Электрическое питание	8.0 Vdc min./10.0 Vdc typ./15.0 Vdc max.	9.0 Vdc min./16.0 Vdc max.
Потребление энергии	60 мВт
Выходное нагрузка: погружение источники	10 мА. Тип 20 мА
Газ калибровки	воздух
Переход на нулевое напряжение: 25 °C -25 °C [77 °F -13 °F] 25 °C - 85 °C [77 °F - 185 °F] 25 °C - 5 °C [77 °F - 41 °F] 25 °C - 60 °C [77 °F - 140 °F]	-2,0 Vdc % показания типа. +2,0 Vdc % показания типа. — —	— — ±2,5% показаний. ±2,5% показаний.
Ошибка рациометричности	± 0,30 % показания типа.	—
Повторяемость и гистерез	Максимальное значение ±0,50%.	±0,035 Vdc тип.
Время ответа	6 мск.	10 мс.
Время разогрева	—	5 с
Падение давления в полном масштабе	25 mbar, 250 Pa, 1,0 inH20 типа.	30 mbar, 300 Pa, 1,2 inH20 типа.
Сверхдавление	1720 mbar. 172 кПа. 25 пси максимум.	1034 mbar. 103 кПа. 15 пси максимум.
Температурный диапазон: работающий хранилище	-25 °C - 85 °C [-13 °F - 185 °F] -40 °C до 90 °C [-40 °F до 194 °F]	от 5 до 60 °C [41 °F до 140 °F] -40 °C до 90 °C [-40 °F до 194 °F]
Чувствительность ориентации	—	< 0,005 Vdc типовое изменение при возбуждении 5 Vdc между любыми двумя направлениями
Вес	34 грамма	23,2 г [0,75 унции]
Коннектор	Снимок AMP 103956-3 с датчиком
