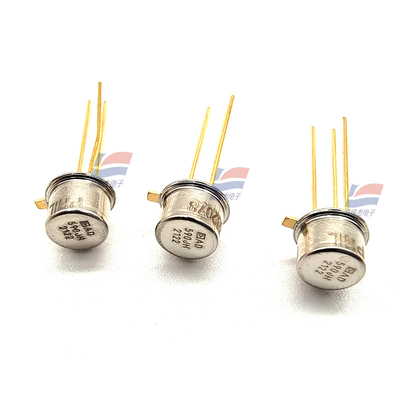

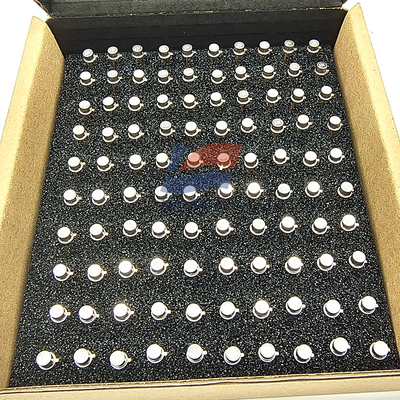

AD590JH На борту установлены датчики температуры аналогового типа

Описание продукта:

Датчики температуры для монтажа на плату AD590JH, аналоговый тип

Особенности:

AD590 - это двухвыводной интегральный датчик температуры, который выдает выходной ток, пропорциональный абсолютной температуре. При напряжении питания от 4 В до 30 В устройство действует как высокоимпедансный регулятор постоянного тока, пропускающий 1 мкА/К. Лазерная подстройка тонкопленочных резисторов микросхемы используется для калибровки устройства до 298,2 мкА при 298,2 К (25°C).

AD590 следует использовать в любых приложениях для измерения температуры ниже 150°C, в которых в настоящее время используются обычные электрические датчики температуры. Невысокая стоимость монолитной интегральной схемы в сочетании с устранением вспомогательной схемы делает AD590 привлекательной альтернативой для многих ситуаций измерения температуры. Схемы линеаризации, прецизионные усилители напряжения, схемы измерения сопротивления и компенсация холодного спая не требуются при применении AD590.

В дополнение к измерению температуры, области применения включают температурную компенсацию или коррекцию дискретных компонентов, смещение, пропорциональное абсолютной температуре, измерение скорости потока, обнаружение уровня жидкостей и анемометрию. AD590 доступен в виде кристалла, что делает его пригодным для гибридных схем и быстрых измерений температуры в защищенных средах.

AD590 особенно полезен в приложениях дистанционного зондирования. Устройство нечувствительно к падениям напряжения на длинных линиях из-за его высокого импеданса выходного тока. Любая хорошо изолированная витая пара достаточна для работы на сотни футов от принимающей схемы. Выходные характеристики также упрощают мультиплексирование AD590: ток может переключаться с помощью КМОП-мультиплексора, или напряжение питания может переключаться выходом логического элемента.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ ПРОДУКТА

1. AD590 - это откалиброванный двухвыводной датчик температуры, требующий только источника постоянного напряжения (от 4 В до 30 В). Дорогостоящие передатчики, фильтры, компенсация проводов и схемы линеаризации не требуются при применении устройства.

2. Современная лазерная подстройка на уровне пластины в сочетании с обширным окончательным тестированием гарантирует, что устройства AD590 легко взаимозаменяемы.

3. Превосходное подавление помех происходит, потому что выход является током, а не напряжением. Кроме того, требования к мощности низкие (1,5 мВт при 5 В при 25°C). Эти особенности делают AD590 простым в применении в качестве удаленного датчика.

4. Высокий выходной импеданс (>10 МОм) обеспечивает отличное подавление дрейфа и пульсаций напряжения питания. Например, изменение источника питания с 5 В до 10 В приводит только к максимальному изменению тока на 1 мкА или эквивалентной погрешности в 1°C.
